Холодильная арматура HONGSEN применяется для управления потоком хладагента, перекрытия участков, дросселирования, фильтрации, контроля состояния контура. В линейке представлены электромагнитные, обратные, шаровые, терморегулирующие, электронные расширительные устройства, смотровые стёкла, фильтры. Конкретный элемент выбирают по месту установки, рабочей среде, расчётному режиму.

Для жидкостной линии важны пропускная способность, потери давления, устойчивость к вскипанию. На всасывании учитывают объёмный расход газа, допустимое падение давления. На горячем газе дополнительно проверяют температурные ограничения корпуса, уплотнений, катушки.

Функции основных элементов

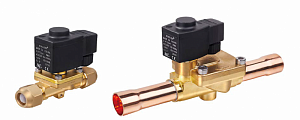

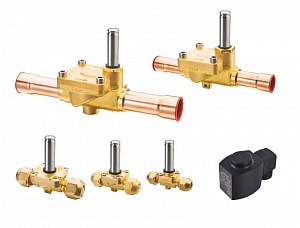

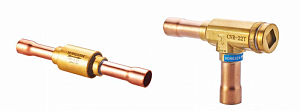

Электромагнитный клапан открывает либо закрывает проход по электрическому сигналу. Терморегулирующий клапан дозирует поступление хладагента в испаритель в зависимости от перегрева. Обратный клапан препятствует движению в противоположную сторону, а запорный используется для предусмотренного схемой отключения участка.

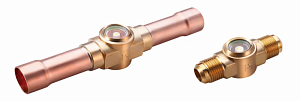

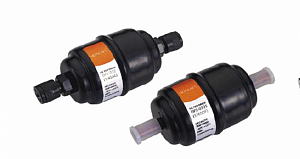

Фильтр-осушитель подбирают по хладагенту, маслу, требуемой влагопоглощающей способности, расходу. Смотровое стекло помогает оценивать состояние потока; исполнение с индикатором влажности даёт дополнительный диагностический признак. Пузырьки сами по себе ещё не подтверждают недостаток заправки: причиной может быть падение давления либо недостаточное переохлаждение.

Давление корпуса отличается от перепада

Максимальное рабочее давление характеризует допустимую нагрузку на корпус. MOPD обозначает максимальный рабочий перепад, при котором клапан способен переключаться в оговорённых условиях. У пилотно-управляемых конструкций дополнительно может быть задан минимальный перепад для нормальной работы.

Эти ограничения проверяют одновременно. Корпус может выдерживать давление системы, но катушка не сможет открыть клапан при чрезмерной разности давлений. Обратная ситуация возникает при слишком малом перепаде у исполнения, которому он необходим для действия сервомеханизма.

Для клапанов HONGSEN важны направление потока, положение установки, состояние до подачи питания. Нормально закрытый клапан открывается по предусмотренной команде, нормально открытый имеет противоположное исходное состояние. Выбор связан с тем, как контур должен вести себя при отключении электропитания.

Предварительная оценка пропускной способности

Для однофазной несжимаемой жидкости применяют ориентировочную зависимость Q = Kvх√(Δp / SG). Здесь Q — объёмный расход, м³/ч; Kv — коэффициент пропускной способности, м³/ч при принятом определении; Δp — перепад, бар; SG — относительная плотность жидкости по воде. Формула не описывает двухфазное течение, вскипание, сжимаемый газ.

При условных Kv = 0,8, Δp = 0,25 бар, SG = 1,1 получается Q ≈ 0,381 м³/ч. Это учебное сопоставление проходного сечения, а не подбор конкретного клапана по холодопроизводительности. Для хладагента используют характеристики при заданных температурах, переохлаждении, состоянии потока.

Увеличивать клапан только ради уменьшения сопротивления не всегда рационально. Для регулирующего органа важна работа на малой нагрузке, для пилотного — сохранение требуемого перепада. Подбор ведут по минимальному, номинальному, максимальному режимам установки.

Электрическая часть электромагнитного клапана

Катушку подбирают по серии корпуса, напряжению, роду тока, частоте, потреблению. Катушки переменного, постоянного тока нельзя считать взаимозаменяемыми только по одинаковому напряжению. Проверяют также конструкцию сердечника, разъём, допустимую температуру окружающей среды.

Для серии HVP предусмотрены разные электрические исполнения. В параметрах этой серии указан температурный диапазон рабочей среды от −30 до +105 °C; переносить его на всю арматуру HONGSEN нельзя. Совместимость с конкретным хладагентом, маслом проверяют отдельно по исполнению клапана.

Расширительные устройства в контуре

Терморегулирующий клапан выбирают по температуре кипения, хладагенту, холодопроизводительности, внешнему либо внутреннему выравниванию. Внешнее выравнивание требуется в схемах, где необходимо учитывать давление на выходе испарителя. Расположение термобаллона влияет на устойчивость регулирования перегрева.

Электронный клапан требует совместимого драйвера, измерения нужных параметров, алгоритма управления. Число шагов, ток обмоток, схема подключения определяются исполнением привода. Такой узел нельзя корректно подобрать только по диаметру патрубка.

Для комплектации автоматики HONGSEN указывают:

• назначение элемента, его положение на схеме;
• хладагент, масло, рабочие температуры, расчётное давление;
• требуемый расход, доступный перепад, режим частичной нагрузки;
• тип присоединения, наружные размеры труб, направление потока;
• питание, управляющий сигнал, исходное положение клапана.

Перед сборкой проверяют внутреннюю чистоту деталей, совместимость соединений, защиту чувствительных узлов от перегрева при пайке. После установки оценивают герметичность, переключение, соответствие фактического перепада выбранному исполнению. Состояние катушки не заменяет проверку движения запорного элемента.

Бренд ориентирован на массовые задачи коммерческого холода: сборка холодильных агрегатов, монтаж камер, ремонт систем кондиционирования, замена вышедших из строя элементов трубопроводной обвязки. Цена зависит от типоразмера, присоединения, исполнения корпуса, объёма партии, поэтому расчёт формируется по перечню позиций.

Что входит в линейку автоматики и арматуры HONGSEN

Номенклатура охватывает регулирующую, запорную, защитную, вспомогательную части холодильного контура. Терморегулирующие вентили отвечают за дозирование хладагента в испаритель, соленоидные клапаны - за перекрытие жидкостной линии по сигналу управления, фильтры-осушители - за удаление влаги с механическими загрязнениями.

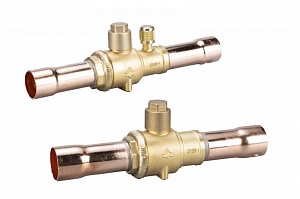

Отдельную группу образуют элементы обвязки: шаровые краны с сервисным портом, обратные клапаны, виброгасители из гофрированной нержавеющей трубки в оплётке, смотровые стёкла с индикатором влажности. К вспомогательным аппаратам относятся маслоотделители, линейные ресиверы, распределители жидкости, коллекторы.

Фактический перечень доступных типоразмеров, присоединений, вариантов катушек уточняется при оформлении заявки. Наличие конкретной позиции зависит от текущей комплектации заказа.

Параметры подбора автоматики и арматуры HONGSEN

Подбор строится не по названию модели, а по рабочим условиям контура. Ключевые исходные данные - тип хладагента, холодопроизводительность, температура кипения, диаметр присоединяемой медной трубы, способ монтажа, напряжение управления.

Значения максимального рабочего давления, диапазона температур среды, пропускной способности зависят от выбранного исполнения. Соответствие маркировке по конкретной партии подтверждается сопроводительной документацией при её наличии.

Регулирующая часть контура

Терморегулирующие вентили выпускаются с внутренним уравниванием давления - для простых контуров с малым перепадом на испарителе, а также с внешним уравниванием, когда потери давления в испарителе или распределителе жидкости существенны. Часть моделей имеет сменные сопла, что позволяет менять производительность без замены корпуса. Термобаллон с капиллярной трубкой заправляется под конкретную группу хладагентов, поэтому вентиль под R404A нельзя без последствий применить в контуре на R134a.

Соленоидные вентили делятся на клапаны прямого действия для малых диаметров, сервоуправляемые модели, требующие минимального перепада давления для открытия. Катушка подбирается по напряжению питания цепи управления, обычно это 220 В 50 Гц либо низковольтные варианты. При пайке присоединительных патрубков катушку снимают, корпус охлаждают, чтобы не повредить внутренние уплотнения.

Фильтры-осушители на жидкостной линии удерживают влагу молекулярным ситом в связке с активированным оксидом алюминия. Антикислотные модели для линии всасывания применяют после выгорания обмотки компрессора, когда в контуре присутствуют продукты разложения масла. Направление потока обозначено стрелкой на корпусе, нарушение ориентации приводит к выносу наполнителя.

Где применяется холодильная автоматика HONGSEN

Компоненты востребованы при сборке холодильных агрегатов на базе поршневых, спиральных компрессоров, при монтаже среднетемпературных, низкотемпературных камер для торговли, пищевого производства, складов. Электромагнитные вентили с фильтрами-осушителями входят в стандартную обвязку жидкостной линии практически любой сплит-системы промышленного холода.

Вторая крупная область - сервис и ремонт. Замена смотрового стекла с помутневшим индикатором, установка виброгасителя после появления трещин по вибрации, монтаж шарового крана перед ТРВ для последующего обслуживания без слива хладагента - типовые операции, под которые формируются заявки.

Отдельно стоит холодильная арматура для чиллеров, тепловых насосов, технологического охлаждения. Здесь важна корректная работа с высокими давлениями R410A, поэтому исполнение подбирается с учётом расчётного давления контура, а не только по диаметру присоединения.

Как выбрать автоматику и арматуру HONGSEN под задачу

Ошибки при подборе чаще связаны не с брендом, а с несовпадением условий эксплуатации. Терморегулирующий вентиль, рассчитанный на большую производительность, вызывает пульсацию перегрева, недостаточный номинал приводит к недозаполнению испарителя. Фильтр-осушитель малого объёма быстро теряет влагопоглощающую способность в системе с длинными трассами.

Что стоит указать при обращении:

• хладагент, тип масла в контуре;
• холодопроизводительность, температуры кипения с конденсацией;
• наружные диаметры медных труб на входе с выходом;
• тип присоединения: пайка ODF либо резьба SAE;
• напряжение управляющей цепи для катушек;
• количество позиций по каждому типоразмеру.

Часто требуется подобрать замену вышедшему из строя элементу другого производителя. В этом случае специалисты сопоставляют присоединительные размеры, пропускную способность, диапазон рабочих давлений, тип уравнивания, чтобы предложить сопоставимое по характеристикам исполнение. Возможность точной замены зависит от исходной модели, подтверждается после сверки данных.

Заказ, документы, поставка

Заявка оформляется по перечню позиций с указанием типоразмеров, количества. Если исходных данных недостаточно, достаточно передать схему контура, спецификацию проекта или фотографию шильдика заменяемого узла - параметры уточнят при обработке обращения. Юридические лица работают по счёту с закрывающими документами.

Сопроводительная документация предоставляется при необходимости, исходя из наличия у конкретной партии. Сроки поставки согласуются при заказе: часть номенклатуры комплектуется из текущего ассортимента, отдельные позиции подбираются под требования проекта.

Помимо холодильной автоматики, в одну отгрузку можно включить медные трубы, фитинги под пайку, теплоизоляцию, крепёж. Комплектация одним поставщиком сокращает число согласований, упрощает контроль соответствия диаметров при монтаже.

Чтобы уточнить цену, достаточно направить перечень требуемых позиций либо описать параметры контура: хладагент, производительность, диаметры трубопроводов, тип присоединения. Специалисты помогут подобрать исполнение, проверят совместимость компонентов между собой, предложат вариант замены при отсутствии точного артикула.

Заказать автоматику и арматуру HONGSEN можно с расчётом по спецификации: стоимость, наличие, сроки подтверждаются после согласования перечня. При наличии проектной документации приложите спецификацию или схему - это ускорит подготовку коммерческого предложения.

FAQ

Почему клапан не открывается при исправной катушке

Возможны неподходящий перепад давления, загрязнение, неправильное направление потока, несовместимая катушка. Наличие напряжения подтверждает только электрическую команду. Для диагностики сопоставляют давление до клапана, после него, допустимые условия переключения.

Можно ли выбрать клапан по размеру трубы

Размер определяет присоединение, но не необходимую пропускную способность. Нужны среда, расход, температура, перепад давления. Для расширительного органа также проверяют устойчивость регулирования во всём диапазоне нагрузки.

Подходит ли любая арматура HONGSEN для CO₂

Нет, допустимость определяется конкретной серией, исполнением, расчётным давлением. Требования CO₂-контура могут существенно отличаться от обычной системы на фторсодержащем хладагенте. Проверяют корпус, уплотнения, присоединения, разрешённые рабочие среды.

Автоматика и арматура HONGSEN - это группа компонентов холодильного контура: терморегулирующие вентили, электромагнитные клапаны, фильтры-осушители, смотровые стёкла, шаровые краны, обратные клапаны, виброгасители, маслоотделители, линейные ресиверы. Компания «Русские Медные Трубы» принимает заявки от монтажных, сервисных, производственных организаций на комплектацию таких позиций по спецификации заказчика. Купить нужные номиналы можно как отдельными позициями, так подбором комплекта под конкретную установку - состав согласуется при оформлении заявки.
