Реле давлений

Реле давлений

Реле давлений переключают электрические контакты при достижении заданных порогов в холодильном контуре. Их используют для управления отдельными режимами, контроля давления всасывания, ограничения давления нагнетания. Конкретное назначение зависит от исполнения прибора, схемы включения, способа возврата.

Реле давления выдаёт дискретный сигнал, тогда как преобразователь давления передаёт измерение для непрерывной обработки. Механический прибор обычно использует сильфон либо мембрану, пружинный механизм, контактную группу. Электронное исполнение объединяет чувствительный элемент, обработку сигнала, коммутирующий выход.

Исполнения для разных точек контроля

Реле низкого давления контролирует сторону всасывания. В предусмотренной схеме оно может завершать откачку испарителя после закрытия жидкостного клапана либо выполнять защитную функцию. Эти задачи требуют разного подхода к выбору порогов, возврата, частоты переключений.

Реле высокого давления формирует отключение при превышении заданного значения на стороне нагнетания. Сдвоенное исполнение объединяет контроль низкой, высокой сторон в одном корпусе. Реле перепада реагирует на разность двух давлений; при контроле масляной системы важна именно разность между подачей масла, соответствующей опорной точкой.

Диапазон настройки не равен прочности корпуса

У реле давлений различают рабочий диапазон уставки, допустимое рабочее давление, испытательное давление. Возможность настроить порог не означает, что корпус пригоден для любого кратковременного превышения. Перечень допустимых хладагентов также зависит от материалов чувствительного элемента, уплотнений.

Для аммиака требуется исполнение с разрешёнными контактирующими материалами. Для CO₂ проверяют достаточный диапазон, расчётное давление во всех состояниях установки. Подбор только по диапазону шкалы без проверки среды может привести к несовместимому решению.

Пороги переключения с учётом дифференциала

Для распространённой логики реле низкого давления с автоматическим возвратом используется связь pоткл = pвкл − Δp. Здесь pоткл — давление отключения; pвкл — давление повторного включения; Δp — дифференциал. Все значения выражают в одинаковых единицах, например барах избыточного давления.

При условных pвкл = 2,5 бар, Δp = 1,0 бар получится pоткл = 1,5 бар. Для типовой логики высокого давления повторное включение происходит после снижения: pвкл = pоткл − Δp. Если условный порог останова равен 20 бар, дифференциал 4 бар, расчётный порог возврата составляет 16 бар.

Примеры описывают принцип работы, а не рекомендуемые настройки холодильной установки. Шкала конкретного прибора может обозначать включение либо отключение, поэтому её смысл проверяют по исполнению. Устройство с ручным возвратом после нормализации давления остаётся заблокированным до предусмотренного действия оператора.

Абсолютное давление для термодинамических расчётов

Манометрическое, абсолютное давление связаны формулой pабс = pизб + pатм. Здесь pабс — абсолютное давление; pизб — избыточное; pатм — атмосферное давление в месте измерения. Для точного пересчёта используют фактическое атмосферное значение, а не постоянную поправку для всех объектов.

Температуру насыщения хладагента определяют по соответствующей шкале давления. Ошибка между абсолютными, избыточными значениями особенно заметна на низкой стороне. В спецификации датчиков, реле, манометров тип давления указывают явно.

Автоматический либо ручной возврат

Автоматический возврат используется там, где повторный запуск после восстановления параметра предусмотрен рабочим алгоритмом. Ручной возврат позволяет сохранить останов до проверки причины срабатывания. Выбор определяется назначением защиты, требованиями оборудования, проектной схемой.

Предохранительный клапан ограничивает давление сбросом среды, тогда как реле меняет состояние электрической цепи. Эти устройства выполняют разные функции. Наличие реле высокого давления не заменяет предусмотренные проектом механические средства защиты от превышения давления.

Выбор контактов по электрической нагрузке

Коммутационную способность оценивают по напряжению, роду тока, категории нагрузки. Контакт может управлять катушкой контактора либо допустимой силовой нагрузкой согласно своему исполнению. Назначение нормально замкнутых, нормально разомкнутых контактов проверяют по схеме, включая состояние после аварии.

Для подбора реле давлений в заявку включают:

• хладагент, место отбора давления, рабочую температуру;
• диапазон регулирования, расчётные пороги, дифференциал;
• автоматический либо ручной возврат, назначение блокировки;
• максимальное рабочее давление, тип присоединения;
• электрическую нагрузку, условия вибрации, защиту корпуса.

При монтаже учитывают пульсации, вибрацию, положение импульсной линии, возможность загрязнения канала отбора. Действительные пороги проверяют контрольным прибором в рамках пусконаладки. Грубая шкала настройки не заменяет измерение фактического переключения.

Правильный выбор прессостата требует данных о холодильном контуре. Недостаточно подобрать модель только по внешнему виду либо близкому диапазону шкалы. Необходимо учитывать рабочее давление всасывания и нагнетания, применяемый хладагент, схему автоматики, назначение контактов, условия монтажа.

Назначение реле давления

В парокомпрессионной холодильной установке присутствуют участки низкого и высокого давления. На стороне всасывания газообразный хладагент поступает к компрессору после испарителя. После сжатия он направляется в конденсатор по линии нагнетания, где давление значительно выше.

Реле низкого давления контролирует сторону всасывания. Оно может останавливать компрессор при падении значения ниже допустимой уставки. Такая функция используется для защиты, регулирования либо реализации цикла откачки.

Реле высокого давления подключают к стороне нагнетания. При превышении установленного предела оно размыкает управляющую цепь. Срабатывание помогает предотвратить продолжение работы при режиме, который может быть опасен для компрессора или других компонентов контура.

Сдвоенные модели объединяют контроль низкой и высокой сторон в одном корпусе. Каждый блок имеет отдельный чувствительный механизм, присоединение и шкалу. Такое исполнение сокращает число отдельных приборов на агрегате, но не отменяет раздельную настройку LP и HP.

Как работает холодильный прессостат

Давление передаётся к чувствительному элементу через штуцер либо капиллярную линию. Изменение усилия вызывает перемещение механизма, связанного с электрическими контактами. При достижении настроенной точки контакты меняют положение.

Уставка определяет значение, при котором происходит переключение. Дифференциал показывает разницу между точкой срабатывания и точкой возврата. Оба показателя влияют на фактический цикл включения или отключения оборудования.

Для стороны низкого давления дифференциал особенно важен при управлении компрессором. Слишком узкая зона может привести к частым переключениям. Чрезмерно большая разница способна задержать повторный пуск либо изменить рабочий режим холодильной машины.

На стороне высокого давления реле чаще выполняет защитную функцию. После снижения давления контакт возвращается автоматически либо остаётся в аварийном положении до ручного сброса. Способ восстановления зависит от конструкции модели.

Реле не измеряет давление для отображения точного текущего значения подобно электронному преобразователю. Его основная функция состоит в переключении контактов при достижении заданного предела. Для наладки уставки фактическое давление контролируют отдельным измерительным прибором.

Виды реле давлений

Категория включает несколько типов автоматики, которые отличаются назначением и конструкцией. Подменять один вид другим без проверки схемы нельзя. Даже близкие по диапазону приборы могут различаться логикой контактов, дифференциалом и способом возврата.

Реле низкого давления устанавливают на стороне всасывания. Они применяются для защитного отключения, управления компрессором по давлению испарения, реализации цикла откачки. Модель выбирают по диапазону LP, регулируемому дифференциалу и типу сброса.

Реле высокого давления подключают к нагнетательной линии. Их используют для отключения компрессора при росте давления выше установленного значения. Отдельные исполнения также могут управлять вентиляторами конденсаторов воздушного охлаждения, если это предусмотрено схемой установки.

Сдвоенные реле объединяют блоки LP и HP. Они подходят для агрегатов, где требуется контролировать обе стороны контура одним устройством. Диапазоны, дифференциалы и тип возврата проверяют отдельно для каждой части.

Картриджные реле имеют компактную конструкцию. Уставка в таких моделях часто задаётся изготовителем, поэтому регулирование на месте может не предусматриваться. При подборе особенно важны точка срабатывания, точка возврата, присоединительная резьба и электрическая схема.

В каталоге представлены модели AFrost, а также отдельные исполнения Ranco. Характеристики зависят от серии. При замене ранее установленного прессостата следует передать полную маркировку, поскольку обозначение определяет диапазон, контактную группу и вариант возврата.

Параметры выбора реле давлений

Подбор начинают с назначения. Нужно определить, какое давление контролируется, какую команду должен сформировать прибор, допускается ли автоматический повторный запуск. Затем параметры сопоставляют с документацией холодильной установки.

Диапазон регулирования не следует путать с максимальным или испытательным давлением. Первый показатель определяет область настройки. Второй характеризует предел, установленный изготовителем для конструкции реле.

Рабочая точка должна находиться внутри допустимого диапазона. Выбор модели с чрезмерно большой шкалой может снизить удобство точной настройки. Работа возле крайнего положения требует проверки технического описания.

Дифференциал бывает регулируемым либо фиксированным. В одних реле пользователь задаёт требуемую разницу. В других значение заложено конструкцией. Этот параметр нельзя произвольно изменить без предусмотренного механизма настройки.

Электрические характеристики проверяют по фактической цепи. Прессостат может подключаться к контактору, контроллеру или другому устройству управления. Прямая коммутация нагрузки допустима только в пределах, указанных для конкретной контактной группы.

Реле низкого давления

Реле LP используют там, где необходимо контролировать давление всасывания. Оно может отключить компрессор при снижении значения ниже заданного предела. Причиной такого режима бывает недостаточная подача хладагента в испаритель, закрытие регулирующей арматуры, завершение откачки либо нарушение работы контура.

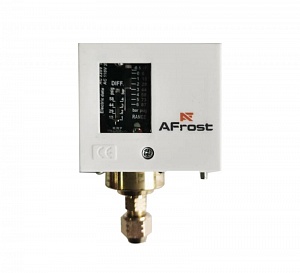

В каталоге представлено реле низкого давления AFrost AF-PS1. Для него указан диапазон от -0,5 до 6,0 бар, регулируемый дифференциал от 1,0 до 4,0 бар, автоматический возврат. Испытательное давление составляет 17,0 бар, электрические данные - 220 В и 12 А.

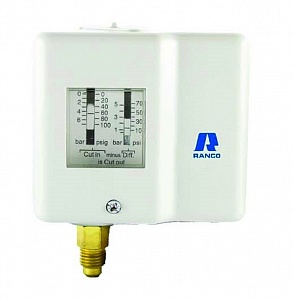

Другое исполнение - O16-R6703-086 с автоматическим возвратом. Диапазон контроля низкого давления составляет от -0,3 до 7,0 бар. Дифференциал регулируется от 1,0 до 5,0 бар.

Значения конкретных моделей нельзя использовать как универсальные уставки. Точка отключения зависит от хладагента, температуры кипения, конструкции испарителя, режима компрессора и назначения автоматики. Настройка выполняется по проектным данным либо документации оборудования.

В схеме откачки соленоидный вентиль перекрывает подачу жидкого хладагента. Компрессор продолжает работу, пока давление всасывания не снизится до уставки LP. После повышения давления реле разрешает новый пуск, если предусмотрен автоматический возврат.

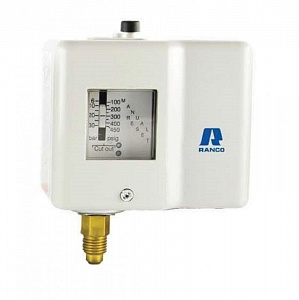

Реле высокого давления

Реле HP контролирует линию нагнетания. При росте давления выше настроенного предела контакт меняет положение. Через управляющую цепь компрессор отключается либо формируется аварийный сигнал.

Повышенное давление может быть связано с недостаточным теплоотводом в конденсаторе, остановкой вентилятора, загрязнением теплообменной поверхности, перекрытием воздушного или водяного потока. Также причину ищут в заправке, арматуре и режиме эксплуатации. Простое увеличение уставки без диагностики не устраняет неисправность.

Для модели AFrost AF-PS5 указан диапазон от 5,0 до 30,0 бар. Дифференциал регулируется от 5,0 до 10,0 бар, возврат автоматический. Максимальное испытательное давление составляет 35,0 бар, электрические данные - 220 В и 12 А.

Ручной сброс выбирают, когда после аварийного отключения требуется обязательная проверка установки. Автовозврат подходит для схем, в которых восстановление допустимого давления может разрешить дальнейшую работу. Решение принимает проектировщик либо специалист по холодильной автоматике.

Уставку HP согласуют с допустимым рабочим режимом оборудования. Нельзя определять её только по максимальному давлению корпуса реле. Следует учитывать характеристики компрессора, теплообменников, трубопроводов и защитной арматуры.

Сдвоенные и картриджные исполнения

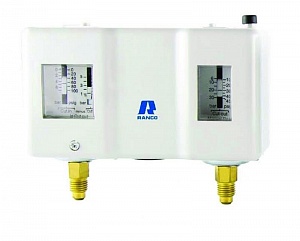

Сдвоенное реле удобно при комплексном контроле холодильного агрегата. Один блок подключают к всасыванию, второй - к нагнетанию. Прибор может выполнять регулирование по LP совместно с защитой по HP.

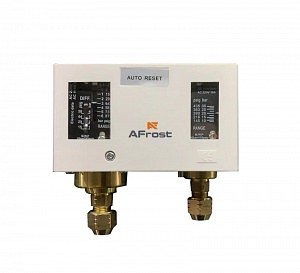

AFrost AF-PS15 имеет диапазон низкой стороны от -0,5 до 6,0 бар. Дифференциал LP регулируется от 1,0 до 4,0 бар. Для высокой стороны указан диапазон от 5,0 до 30,0 бар при дифференциале от 5,0 до 10,0 бар. Оба блока оснащены автоматическим возвратом.

Испытательное давление для LP у данной модели составляет 17,0 бар, для HP - 35,0 бар. Электрические данные указаны как 220 В и 12 А. Комплектация включает кронштейн и накидные гайки.

Сдвоенное исполнение не всегда является прямой заменой двум отдельным прессостатам. Нужно проверить доступность присоединений, расположение капилляров, схему клемм, требуемый способ сброса.

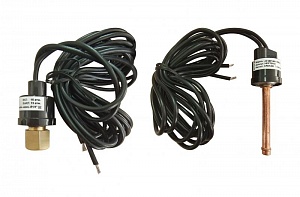

Картриджные реле выбирают для компактного монтажа либо замены модели с заданными заводскими точками. Они не требуют размещения отдельного корпуса со шкалой. При заказе нужно точно знать давление срабатывания, возврата и тип резьбы.

Применение в холодильной автоматике

Реле давлений используют в холодильных агрегатах, климатических установках, чиллерах, тепловых насосах, торговом холоде. Они работают в цепях управления компрессорами, вентиляторами и сигнализацией. Допустимая область применения определяется документацией конкретного исполнения.

На стороне всасывания прессостат помогает контролировать окончание цикла откачки. Он также реагирует на недопустимое падение давления. В зависимости от схемы один прибор может совмещать регулирующую и защитную функции.

На нагнетательной стороне реле контролирует верхний предел. При аварийном режиме оно отключает компрессор через контактную цепь. Некоторые модели применяют для пуска или остановки вентилятора воздушного конденсатора по давлению.

Реле давлений не заменяет остальные средства защиты холодильной машины. Установка может включать тепловую защиту двигателя, контроль уровня масла, предохранительные клапаны, датчики температуры, электронный контроллер. Состав автоматики определяется проектом.

Для нового оборудования точки срабатывания задают при проектировании. При ремонте ориентируются на паспорт установки, маркировку снятого прибора, рабочие параметры контура. Произвольный подбор по аналогичному внешнему корпусу создаёт риск неправильной работы.

Чем реле отличается от датчика давления

Механическое реле формирует дискретную команду. Контакт находится в одном из заданных положений, затем переключается при достижении уставки. Такой прибор может работать в простой цепи без отдельного электронного контроллера.

Датчик или преобразователь выдаёт сигнал, пропорциональный текущему давлению. Контроллер обрабатывает измерение по заданному алгоритму. Эта схема позволяет отображать значение, вести журнал событий, использовать несколько программных порогов.

Один тип нельзя автоматически заменять другим. Для установки датчика вместо прессостата требуется совместимый вход контроллера, питание, программная логика, исполнительное реле. Замена датчика механическим прибором также может лишить автоматику части функций.

Картриджный прессостат остаётся дискретным устройством, несмотря на компактный корпус. Он срабатывает при заданном давлении.

Монтаж и настройка

Перед монтажом проверяют маркировку реле, назначение присоединения, схему контактов. Работы проводят после отключения электропитания. Давление в участке снижают безопасным способом согласно требованиям к обслуживаемой установке.

Капиллярную трубку размещают без резких перегибов. Следует исключить контакт с движущимися частями, горячими поверхностями и кромками. Радиус изгиба выбирают так, чтобы не деформировать проходное сечение.

Резьбовое соединение собирают по требованиям изготовителя. Способ уплотнения должен быть совместим с холодильным контуром. После монтажа выполняют проверку герметичности допустимым для данной установки методом.

Электрическое подключение проводят по схеме на корпусе либо в технической документации. Назначение клемм разных серий может отличаться. До подачи питания проверяют правильность цепи, допустимый ток и работу контактора.

Настройку выполняют с применением измерительного оборудования. Шкала на корпусе помогает установить исходное значение, но фактическую точку срабатывания проверяют по манометру. Отдельно контролируют возврат после изменения давления.

При ручном сбросе кнопку нажимают только после устранения причины аварии. Многократный запуск без диагностики может привести к повторному отключению. При регулярных срабатываниях проверяют холодильный контур, теплообменники, вентиляторы, заправку и арматуру.

Ошибки при выборе

Распространённая ошибка - подбор только по диапазону давления. Две модели с одинаковой шкалой могут иметь разный дифференциал, тип контактов, присоединение или способ возврата. Такая замена требует полной технической проверки.

Вторая ошибка связана с путаницей между рабочей настройкой и испытательным пределом. Высокое максимальное значение не означает, что реле можно настроить на любую точку внутри него. Допустимая уставка определяется отдельным диапазоном.

Нельзя выбирать автоматический сброс только ради удобства повторного запуска. Для критичной защиты может требоваться ручное подтверждение после осмотра оборудования.

Не следует переносить настройки с установки, работающей на другом хладагенте. Одинаковое манометрическое давление может соответствовать иной температуре насыщения. Уставки рассчитывают для фактической рабочей среды.

Нежелательно подключать двигатель напрямую без проверки контактов. При превышении допустимой нагрузки применяют контактор или промежуточную аппаратуру. Схема должна соответствовать электрическим характеристикам реле.

Как заказать реле давлений

Для подбора по замене желательно передать полное обозначение демонтированного прибора. Также полезны фотография маркировки, расположение клемм, вид присоединения. Эти сведения помогают проверить совместимость без предположений.

При комплектации новой установки в заявке указывают:

• назначение реле, контролируемую сторону, диапазон, уставку и дифференциал;

• тип возврата, хладагент, присоединение, напряжение цепи, ток, количество.

Реле давлений можно заказать отдельно либо включить в заявку на комплектующие для холодильного контура. Наличие, цена, комплектность, документы и сроки поставки уточняются по конкретной позиции. Условия согласуются при оформлении заказа.

Специалист проверит заявку, уточнит недостающие сведения, подготовит расчёт.

FAQ

Что означает дифференциал реле давления

Это разность между порогами противоположных переключений. Она создаёт зону между остановом, последующим запуском, уменьшая частые переключения возле одной точки. Формулу пересчёта выбирают по логике конкретного реле.

Почему реле часто включает компрессор

Причиной могут быть узкий дифференциал, пульсации, неверная точка отбора либо нарушение работы холодильного контура. Для схемы откачки дополнительно оценивают герметичность жидкостного клапана, обратный переток. Настройку меняют после установления причины, в пределах допустимого режима агрегата.

Можно ли использовать преобразователь вместо защитного реле

Только если вся измерительная, логическая, исполнительная цепь предусмотрена для соответствующей защитной функции. Обычный датчик с программным порогом не становится эквивалентной защитой автоматически. Решение принимают по проектным требованиям, характеристикам оборудования.

В компании «Русские Медные Трубы» можно купить реле давления низкой или высокой стороны, сдвоенные модели, а также компактные картриджные исполнения. Подбор выполняют по назначению, диапазону регулирования, дифференциалу, способу возврата, электрической нагрузке, типу присоединения. Цена зависит от выбранной позиции, комплектации и условий заявки. Наличие уточняется при оформлении заказа.
